Paper Seminar · RSS 2023

Learning Fine-Grained Bimanual Manipulation with Low-Cost Hardware

ALOHA (하드웨어) · ACT (학습 알고리즘)

Tony Z. Zhao · Vikash Kumar · Sergey Levine · Chelsea Finn (Stanford · UC Berkeley · Meta)

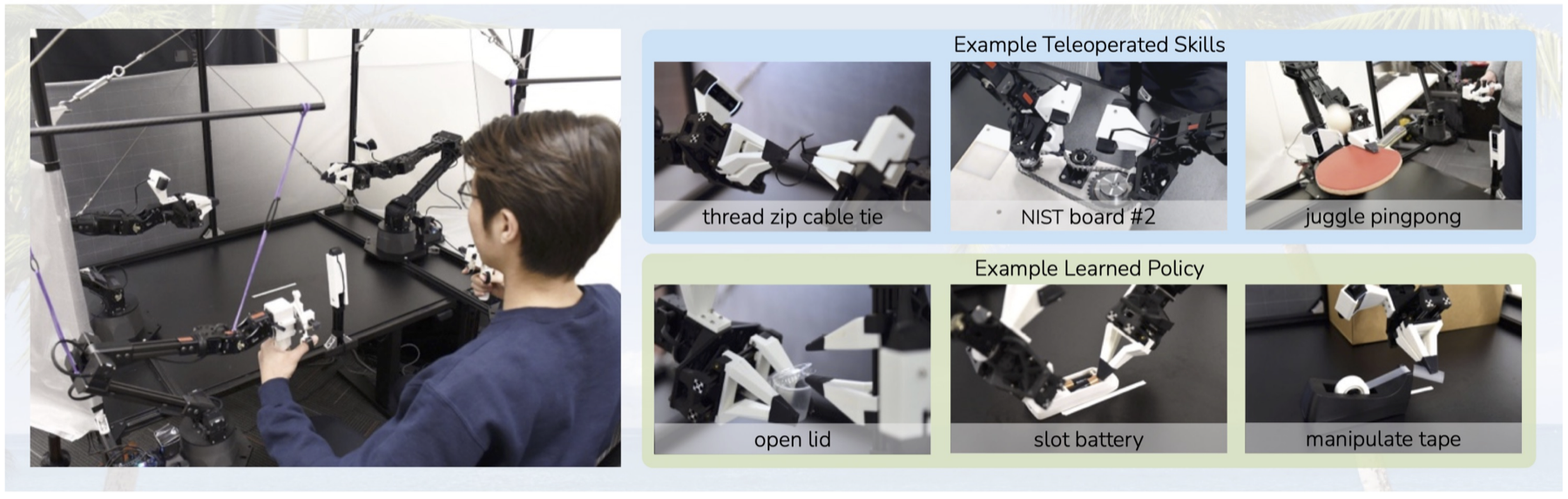

Fig. 1, Zhao et al., RSS 2023

이형민 · 서울과학기술대학교 전자공학과

<$20k

양팔 로봇 시스템 전체

웹캠 4대

480×640 RGB, 유일한 센서

demo 50

task당 시연 50개 (~10분 분량)

80–90%

실세계 fine manipulation 성공률

학습된 정책의 실행 (Open Cup) · 공식 프로젝트 페이지 영상

Task Formulation

Fine manipulation이라는 문제

mm급 공차 + 접촉 + 변형·반투명 물체. 오차 수 mm가 곧 실패.

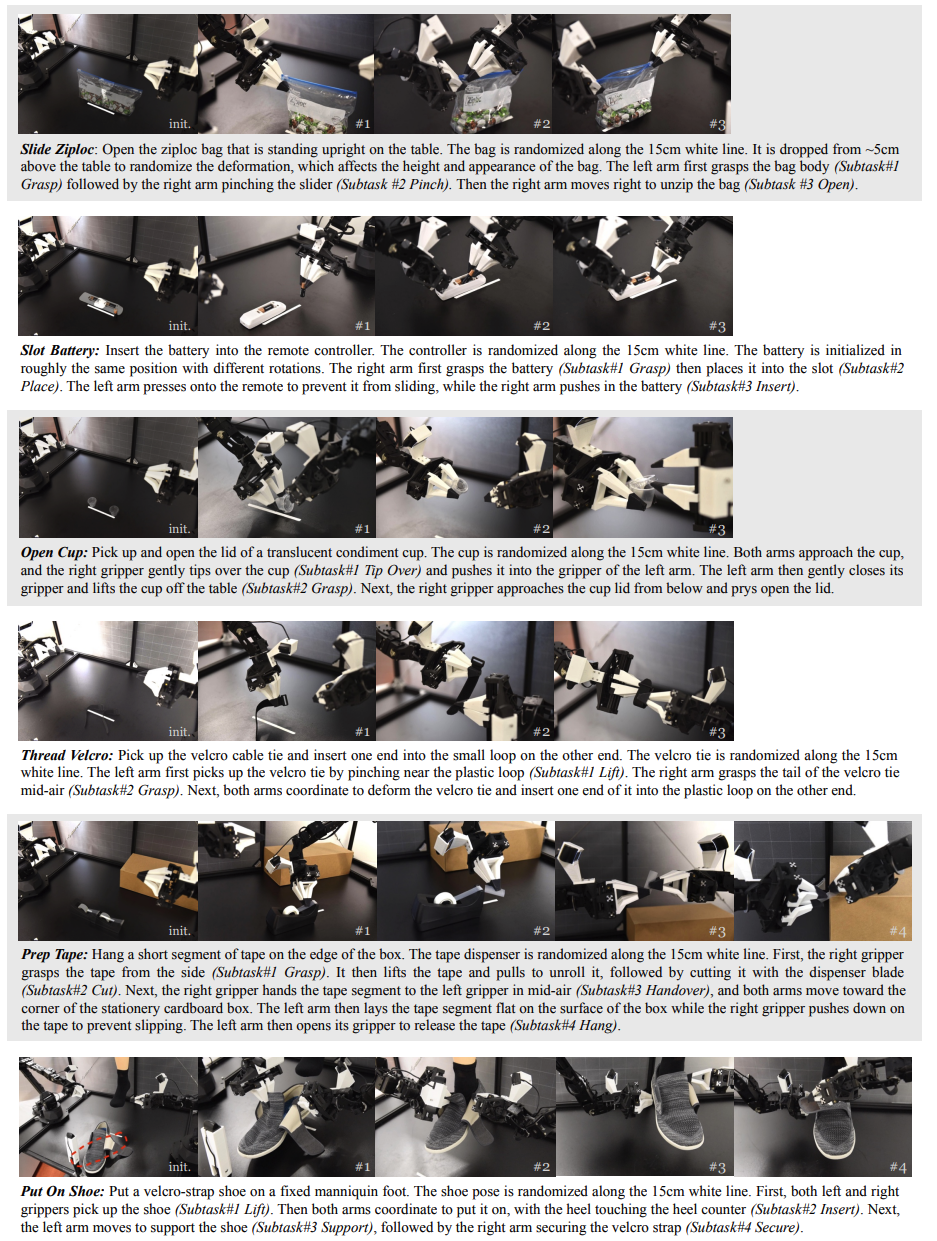

실세계 6 task · Fig. 6, Zhao et al. 2023

Ziploc 개봉 · 배터리 삽입 · 반투명 컵 뚜껑 열기 · 벨크로 타이 꿰기 · 테이프 절단-전달 · 신발 신기기. 전부 양팔 협응 + mm급 공차.

물체부터 인지에 적대적: 반투명 컵·테이프, 검정 배경 위 검정 케이블 타이(저대비), 형태가 변하는 변형체.

평가는 초기 배치를 랜덤하게 바꿔가며 (15cm 선 위 무작위) 물리 rollout, subtask 단계별 성공률로 보고.

만들어야 하는 것

\pi_\theta\big(a_{t:t+k} \;\big|\; o_t\big)

o_t

: 관측

웹캠 RGB 4장 + 현재 관절각 $j_t \in \mathbb{R}^{14}$
(관절각 표기 $j_t$ 는 이 발표의 표기)

a_t \in \mathbb{R}^{14}

: 행동

양팔의 절대 목표 관절각 (팔 6+그리퍼 1)×2 · 50Hz

학습 재료

인간 teleop demo 50개뿐. 순수 지도학습(BC), reward 없음

Task당 정책 1개 · 언어 지시 없음 · VLA 이전(2023-04) 시대의 single-task specialist.

기존 방법의 세계

고전 파이프라인: sense → plan → execute

2023년 이전, 이미지는 정책의 입력이 아니라 좌표를 재는 계측기였다.

\hat{x}_t = g(o_t) \;\longrightarrow\; \xi = \mathrm{Plan}(\hat{x}_{t_0};\, M) \;\longrightarrow\; a_t = c(\xi,\, j_t)

지능은 "정확한 좌표 + 기하학적 계획"에 있고, 카메라의 일은 좌표를 재는 것으로 끝난다.

기존 방법의 세계

Task-specific함이 사는 곳

같은 파이프라인에 색을 칠해 보면, 전부 task마다 손으로 만든 것들이다.

Task가 바뀌면 붉은 것 전부를 엔지니어가 다시 설계한다. Task-specificity가 설계 공간에 산다.

기존 방법의 세계

오차 예산: 정밀도의 가격

최종 오차는 파이프라인 각 단의 오차 합. mm 공차를 맞추려면 항마다 장비가 필요하다.

\|g\ \text{오차}\| + \|M\ \text{오차}\| + \|c\ \text{오차}\| \;<\; \text{공차 (}\sim\text{mm)}

~$100k

DexPilot 류 teleop
(단팔 + hand)

$400k+

Shadow Teleoperation System
(App. A 비용 지형)

5–8mm

ViperX (이 논문의 팔)의 accuracy
이 기준으로는 자격 미달

저가 로봇은 백래시·휨 때문에 자기 자신의 모델(FK)부터 부정확.
허용오차 mm의 작업을 5–8mm짜리 팔로 한다는 것 자체가 이 세계관에선 성립 불가.

기존 방법의 세계

돈으로 못 사는 항: M의 세계-절반

접촉·변형의 물리.

검정 배경 위 검정 케이블 타이 · 반투명 컵 · Fig. 6, Zhao et al. 2023

$x$ 정의 불가: 휘는 타이, 구겨지는 봉투의 "pose"는 저차원 벡터로 존재하지 않음

$g$ 붕괴: 반투명·저대비·접촉 순간의 가림. 재측정이 가장 필요한 순간에 가장 불가능

$c$ 는 충실: 낡은 계획 $\xi$ 를 정확하게 틀리게 추종한다

이 논문의 질문 (원문)

“Can learning enable low-cost and imprecise hardware to perform these fine manipulation tasks?”

단서는 인간. 인간의 고유수용감각도 산업 장비급 정밀도가 아니지만,
보면서 매 순간 보정하는 것으로 정밀 작업을 해낸다.

전환의 논리

두 가지 정확성 전략: 오차 제거 vs 오차 상쇄

오차 제거

기존 스택: 정확성을 실행 전에 확보

정밀 계측·캘리브레이션 = $g$

정밀 물리 모델 = $M$

정밀 하드웨어 = $c$ 의 플랜트

실행 중 수정은 재측정이 성공할 때만 가능. 접촉·가림 순간엔 불가

오차 상쇄

ALOHA/ACT: 오차를 허용하고 매 순간 보정

하드웨어는 부정확해도 됨 (5–8mm)

50Hz 픽셀 closed-loop이 매 스텝 오차를 보정

정확성의 원천: 실행 전 계측 → 실행 중의 시각 보정

보정 반응은 계산으로 만들지 않는다. 인간의 교정 반응이 담긴 demo에서 배운다. (→ 데이터 필요성 복선)

전환의 논리

정책 = 무한히 싼 재계획

파이프라인의 앞 네 슬롯이 신경망 하나로 붕괴하고, c만 살아남는다.

재계획의 비용이 바뀜
5시간의 학습으로 미리 계산해 두고(상각), 실행 중엔 조회 10ms

재계획의 입력이 바뀜
좌표 재측정 (접촉 순간 불가) → 픽셀

후자가 없으면 "빠른 재계획"만으로는 접촉 순간에 여전히 죽는다. 학습이어야 했던 이유.

전환의 논리

Task-specificity의 이사: 설계 공간 → 데이터 공간

기존

task마다
$(x,\ g,\ M,\ \mathrm{FSM})$ 재설계

엔지니어의 몇 주

ALOHA / ACT

task마다
demo 데이터셋만 교체, 레시피는 동일

오퍼레이터의 몇 분

CV에서 일어났던 전환과 구조가 같다: 손설계 feature (SIFT·HOG) + 기하 검증 → end-to-end CNN.
manipulation에서는 같은 전환이 약 10년 늦게 일어났다.

제안 ① ALOHA

ALOHA: <$20k 양팔 teleoperation

기성품 팔 4대 + 3D 프린팅 부품 + 웹캠 4대. teleop·기록 모두 50Hz.

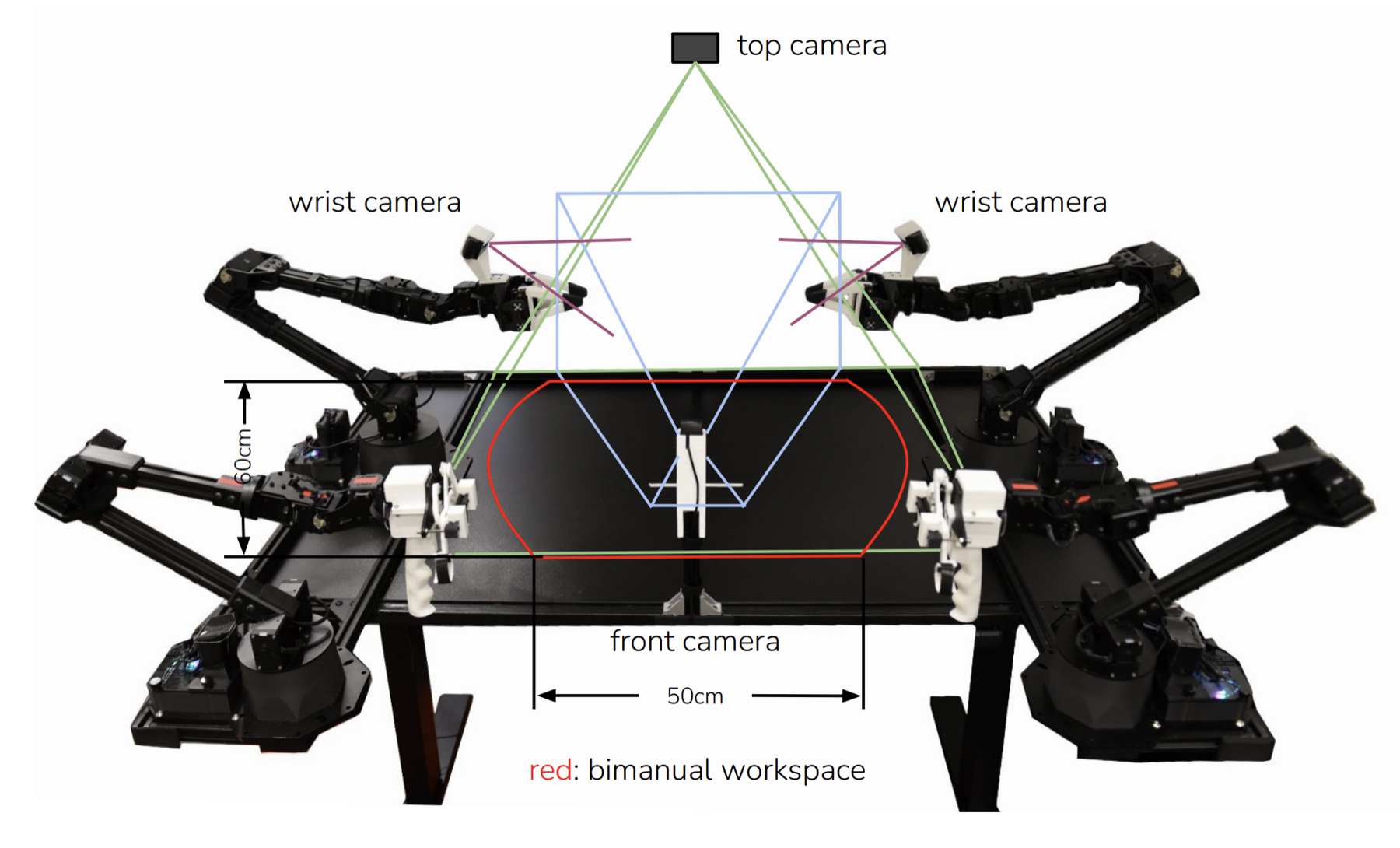

카메라 4대(손목 2 + 정면 + 상단)와 양팔 작업 공간 · Fig. 3, Zhao et al. 2023

Teleop 역량 몽타주 · 공식 프로젝트 페이지 영상

Follower: ViperX ×2 Leader: WidowX ×2 (소형 쌍둥이) Logitech 웹캠 ×4 · 480×640 50Hz teleop + 기록

제안 ① ALOHA

Joint-space mapping: 측정되는 것이 이미 답

사람이 leader 팔을 손으로 끌면, 그 관절각이 그대로 follower의 목표가 된다.

pose→관절각이라는 역문제가 표현조차 되지 않는다. 명령 공간이 곧 실행 가능 공간.

제안 ① ALOHA

인간 지능을 로봇의 몸에
빙의시키는 장치

※ 우리의 정식화. 논문의 "kinesthetic similarity" (App. A)를 밀고 나간 것

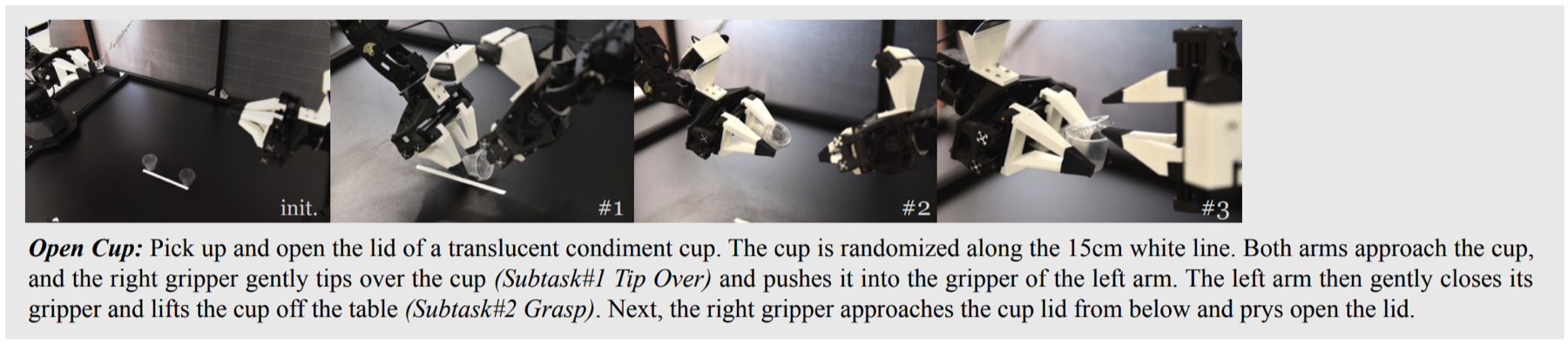

Open Cup: tip over → nudge → 양팔 들기 → 손끝으로 비집기 · Fig. 6, Zhao et al. 2023

이 시퀀스는 인간 맨손의 전략이 아니다. 그리퍼 두 개라는 몸의 제약 안에서 인간이 찾아낸 로봇-네이티브 해법.
demo에 기록되는 것은 번역본이 아니라 원본이다.

제안 ① ALOHA

aₜ의 정체: 위치 명령에 인코딩된 힘

action = leader의 절대 관절각. follower가 아니라 leader인 것이 핵심.

F \;\approx\; K_p\,(a_t - j_t)

(개념적 표기. 모터 내장 PID의 비례항)

사람이 누르는 동안 leader는 follower보다 "더 안쪽"에 있다. 그 차이가 힘. force 센서 없이 접촉 작업이 되는 열쇠.

“the amount of force applied is implicitly defined by the difference between them, through the low-level PID controller” (§IV)

그래서 절대 목표여야 한다. delta로는 힘도, 자기 보정 앵커도 잃는다 (논문: delta 사용 시 성능 저하).

제안 ① ALOHA

정책의 눈: 카메라 4대

손목 2 + 정면 + 상단, 480×640 RGB. 정책이 받는 시각 입력의 전부.

4캠 관측 (Open Cup) · 공식 프로젝트 페이지 영상

손목 캠 + 파지부를 가리지 않는 개방형(see-through) finger로 접촉 지점이 시야에 담긴다.

제안 ② ACT · Action Chunking

Naive BC의 붕괴: compounding error

훈련은 i.i.d. 지도학습, 배포는 closed-loop. 내 오차가 내 입력을 오염시킨다.

O(T^2\,\epsilon)

단발 BC의 성능 저하 (Ross & Bagnell)

제곱의 근원: 초반 실수의 비용이 에피소드 잔여 길이에 비례. 한 번 튜브를 벗어나면 회복 demo가 없다.

fine manipulation은 최악 조합: 좁은 튜브(mm) × 긴 horizon ( $T$ = 400–700) × 회복 demo 부재.

제안 ② ACT · Action Chunking

\pi_\theta(a_t \mid o_t) \;\;\longrightarrow\;\; \pi_\theta(a_{t:t+k} \mid o_t), \qquad k = 100 \;(=2\text{초})

400–700 스텝의 task
→ 4–7수의 문제

“k-fold reduction in the effective horizon”. 행동 하나가 아니라 덩어리(chunk)를 예측.

제안 ② ACT · Action Chunking

Chunking이 자르는 것 세 가지

결정을 덜 자주, 한 번에 크게.

① 의사결정점 감소

T \;\to\; T/k

오차가 복리로 불어나는 순간 = 오염됐을 수 있는 관측에 다시 조건화하는 순간. 그 횟수 자체를 1/k로.

② 오차의 격하

지능의 오염 → 근육의 처리

chunk 실행 중 2mm 밀림은 정책의 입력이 아니라 PID의 오차항이 된다. 절대 목표가 자기 보정 앵커.

우리의 해석

③ 모드 커밋

갈림길의 우유부단 차단

매 스텝 갈림길 투표(왼쪽·오른쪽 널뛰기) 대신 2초짜리 하나의 정합적 계속에 커밋. 둘 다 유효할 땐 하나를 밀고 나가는 것 자체가 가치.

덤: demo 속 멈칫거림(pause)도 "얼마나 멈추는지"가 chunk 안에 기록되어 흡수. history 조건화 없이 (causal confusion 회피).

제안 ② ACT · Action Chunking

레일과 스프링: 실행의 2중 루프

고전 파이프라인에서 살아남았던 c가 정확히 여기서 일한다.

학습의 경계선은 픽셀 → setpoint까지. 그 아래 kHz 안정화는 고전 제어가 공짜로. task 지식은 데이터로, 안정화는 펌웨어로.

제안 ② ACT · CVAE

남은 문제: 같은 관측, 다른 궤적

같은 관측에서도 사람은 다른 궤적을 쓴다. 한 사람이 모아도 본질적으로 stochastic (§V-B).

다봉(multimodal) 분포 위의 deterministic 회귀는 모드들의 평균으로 붕괴. 어느 demo도 하지 않은 무효 action.

제안 ② ACT · CVAE

교집합은 $o_t$ 에서,
그때그때의 다름은 $z$ 에서

q_\phi\big(z \mid a_{t:t+k},\ j_t\big)

encoder: 정답 chunk를 보고 "이번 실행의 방식"을 $z$ 로 압축. 이미지는 안 받음, 관절각 $j_t$ 만 (논문 표기 $\bar{o}_t$ ) · 학습 후 폐기

\pi_\theta\big(\hat{a}_{t:t+k} \mid o_t,\ z\big)

decoder = 정책 그 자체: 관측 전체 + 방식 힌트로 chunk 복원

\mathcal{L} = \mathcal{L}_{reconst} + \beta\,\mathcal{L}_{reg}, \quad \beta = 10

L1 재구성 + KL 정칙화 ( $\mathcal{L}_{reg} = D_{KL}(q_\phi \,\|\, \mathcal{N}(0, I))$ )

$z$ = 관측을 고정해도 남는, 이번 실행의 선택. 이것을 격리하면 $(o_t, z)$ 조건부 회귀는 다시 well-posed.

제안 ② ACT · CVAE

$z=0$ : 평균이 안전해지는 공간에서의 평균

※ 우리의 프레임. CVAE-for-structured-prediction (Sohn et al., 논문 인용 [55]) 전통의 표준 관행

action 공간의 평균 = 모드 혼합 (정면 충돌) ✗

방식 공간의 중심 = 전형적 방식 하나의 정합적 실행 ✓

CVAE가 한 일: 평균 내면 안 되는 공간(action)의 다봉성을 평균 내도 되는 공간( $z$ )으로 옮겨 놓은 것. 배포는 deterministic. 스타일 일관성은 덤.

제안 ② ACT · CVAE

분리의 근거: KL이 만드는 정보 병목

※ 우리의 프레임. 논문이 인용한 β-VAE·information bottleneck 관점의 연장

$o_t$ 로 예측 가능한 정보는 $z$ 에서 밀려난다
(같은 reconstruction 이득을 페널티 없는 경로가 주므로)

예측 불가능한 모드 선택·스타일만 $z$ 에 남는다
(그것만이 페널티를 감수할 만큼 reconstruction을 줄여줌)

학습 시 정답이 $z$ 를 거쳐 들어가도 정책이 $o_t$ 를 무시하는 퇴화가 안 일어나는 이유: 그 채널의 용량이 KL로 조여져 있다.

제안 ② ACT · 실행

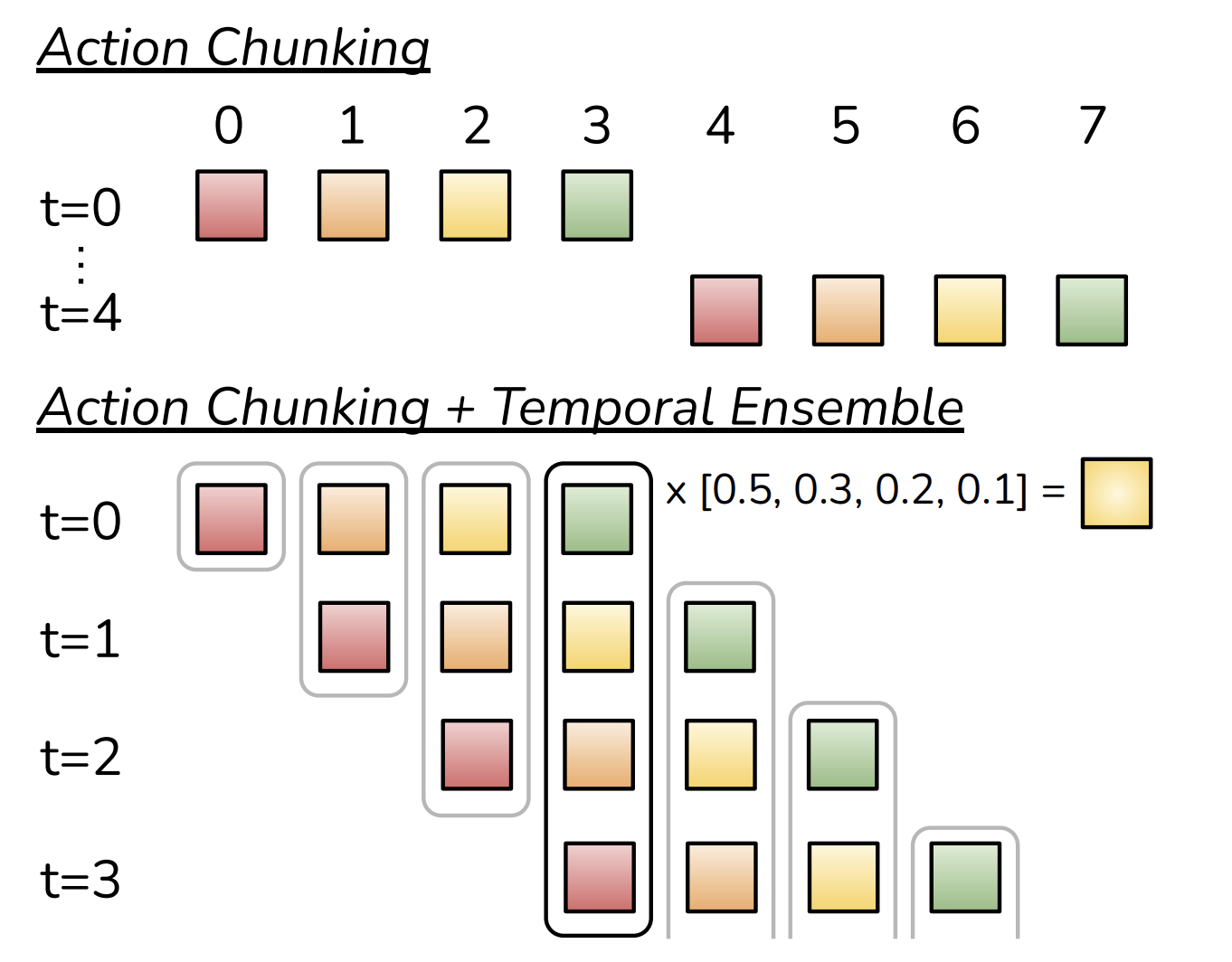

Temporal Ensemble ≠ smoothing

chunking이 앗아간 반응성·부드러움을 갚는 장치. 매 스텝 query하고, 같은 시점을 겨냥한 예측들만 섞는다.

Fig. 5, Zhao et al. 2023

a_\tau = \frac{\sum_i w_i\, A_\tau[i]}{\sum_i w_i}, \qquad w_i = e^{-m\, i}

$w_0$ = 가장 오래된 예측이 최대 가중 (커밋 우선) · 구현 기본값 $m = 0.01$

인접 시점의 action을 섞으면 서로 다른 의도의 혼합 = bias (일반 smoothing).
TE는 같은 timestep $\tau$ 를 겨냥한 예측들의 앙상블. 의도 혼합이 없다 (§IV-A).

효과: chunk 경계의 점프 소멸 + 새 관측이 매 스텝 (낮은 가중으로) 반영. 추가 학습 비용 0.

제안 ② ACT · 아키텍처

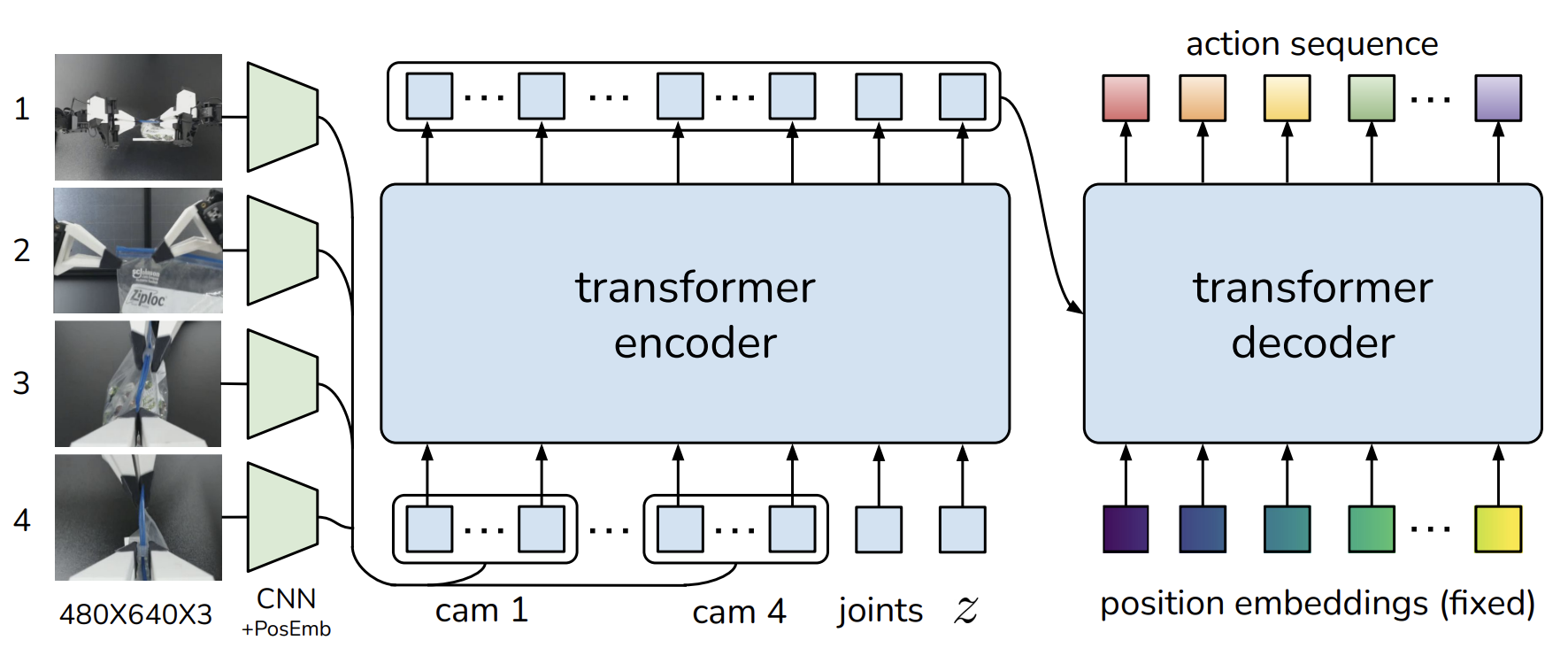

"DETR for action chunks"

아키텍처는 의도적으로 지루하다. 지적 내용은 chunking · CVAE · TE에 있다.

Fig. 4 (decoder), Zhao et al. 2023 · 공식 구현도 DETR 코드베이스 기반

Non-autoregressive: chunk 100스텝을 병렬 한 번에
→ inference 0.01s의 비결

ResNet18 ×4캠 + transformer enc-dec
~80M params · 공간 토큰 보존 (카메라당 300개)

task당 scratch ~5h
RTX 2080 Ti 1장 · 컴퓨트까지 low-cost

실험

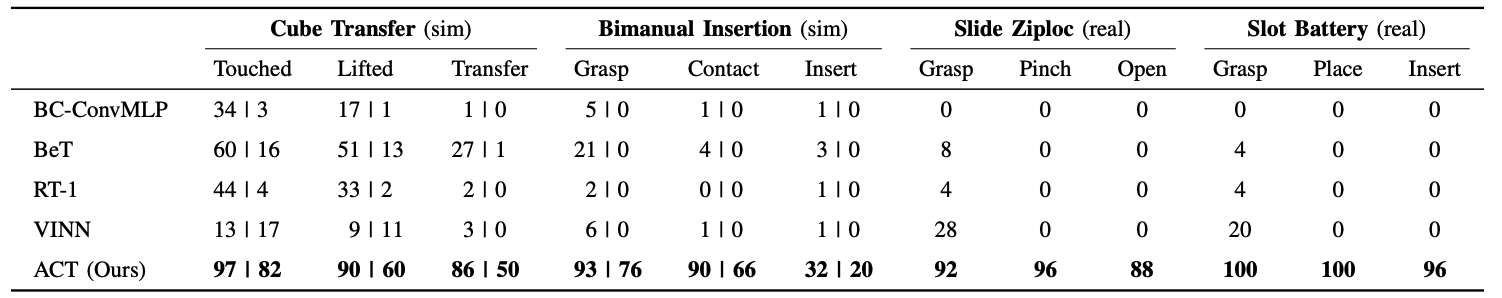

결과 ①: 시뮬 2 + 실세계 2 (Table I)

시뮬 항목은 [scripted | human] 병기. baseline: BC-ConvMLP · BeT · RT-1 · VINN, 전부 chunking 없음.

Table I, Zhao et al. 2023 (subtask 단계별 성공률 %)

단계별 붕괴 서명: baseline은 첫 단계는 곧잘 하다 최종 ~0%. compounding의 지문.

scripted → human 갭: 전 방법 하락 (ACT도 86→50). human demo의 stochasticity가 실재한다는 정량 증거.

실세계: Slide Ziploc 88% · Slot Battery 96% (baseline 최종 0%).

실험

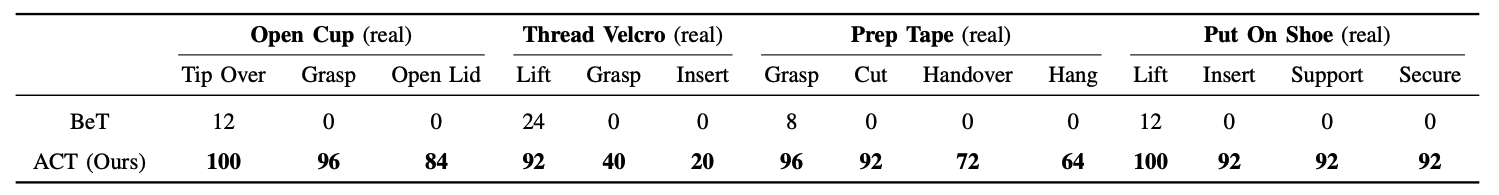

결과 ②: 실세계 나머지 4 task (Table II)

vs BeT (그때까지 최고 baseline).

Table II, Zhao et al. 2023 · ACT 최종: Open Cup 84 · Thread Velcro 20 · Prep Tape 64 · Put On Shoe 92

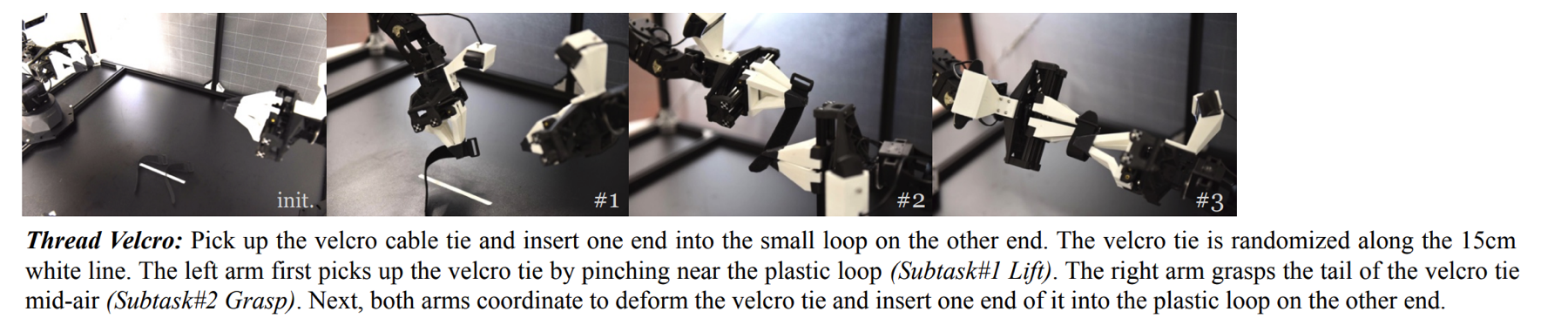

정직한 실패, Thread Velcro 92 → 40 → 20: 검정 배경 위 검정 타이(저대비) + 화면 속 소면적.
" $o_t$ 가 task의 본질을 담지 못하면 배울 수 없다"는 관측성 한계의 실증.

마무리

계보: 이 논문 이후

action chunking은 이후 VLA의 default가 된다.

저자들이 그 계보의 주역: Finn·Levine이 Physical Intelligence 공동창업, Zhao도 $\pi_0$ 저자로.

$\pi_0$ · GR00T · OpenVLA-OFT, 전부 action chunk를 출력한다. 그 "왜"가 이 논문.

Thank you

paper: arXiv 2304.13705 · project: tonyzhaozh.github.io/aloha · code: github.com/tonyzhaozh/act

Backup

Q&A 방어용 상세 슬라이드

Backup

IK의 곤란 3종과 물리 기구에서의 소멸

① 해 없음

도달 불가 pose (workspace·joint limit 밖). VR 조종자는 허공에서 이를 느낄 수 없다. leader는 물리적으로 안 가진다.

② 다근 (multi-root)

6-DoF는 비선형이라 같은 pose에 유한 개(전형적으로 ≤8)의 이산 해. 팔꿈치 위/아래 등. 잘못 고르면 팔이 홱 뒤집힌다. 물리 기구는 연속으로만 진화하므로 branch "선택"이라는 문제 자체가 소멸.

③ Singularity

Jacobian이 rank를 잃는 자세 근방. 올바른 branch조차 관절 속도 폭주를 요구한다. 병은 solver가 아니라 명령(pose 경로)에 있다. 물리 팔은 singular 자세를 그냥 통과한다.

6관절 = pose 6 자유도를 정확히 커버하는 최소 구성. 여분 관절(7-DoF)은 IK가 막혔을 때의 우회로인데, ALOHA는 IK 자체를 없앴으므로 그 대가(Panda급 가격, 저가 모터의 백래시 누적)를 치를 이유가 없었다.

Backup

고전 스택의 정확한 자료형: FSM (hybrid automaton)

\xi = \Big( (\xi^{(1)}, c^{(1)}, T^{(1)}),\ \ldots,\ (\xi^{(N)}, c^{(N)}, T^{(N)}) \Big)

국면별: 참조 궤적 조각 $\xi^{(i)}$ · 제어기 설정 $c^{(i)}$ · 전환 술어 $T^{(i)}$ ("force > 2N이면 다음 국면")

m_{t+1} = \begin{cases} m_t + 1 & T^{(m_t)} = 1 \\ m_t & \text{otherwise} \end{cases} \qquad a_t = c^{(m_t)}\big(\xi^{(m_t)},\, j_t\big)

ACT에는 명시적 $m_t$ 가 없다. "지금 어느 국면인가"는 관측→행동 매핑에 암묵 흡수.
FSM은 정책에서 사라지고 평가 루브릭(subtask 단계)으로만 생존.

Backup

TE의 캐비앗: staleness, 그리고 CVAE와의 맞물림

Staleness lag은 남는다. 무bias가 지우는 것은 의도-혼합 bias뿐. chunk 실행 중 세계가 변하면 낡은 관측 기반 예측이 (최대 가중으로) 평균을 지배한다. 반응 지연은 $m$ 으로 조절되는 trade-off로 잔존.

우리의 해석

TE의 안전 전제 = 예측들이 같은 모드의 섭동일 것. ACT에선 $z=0$ deterministic이 이를 보장한다는 해석. CVAE와 TE가 맞물려 있다 (논문 미명시).

VINN에는 TE가 해롭다 (−20%, §VI-A). GT action 검색이라 모델링 오차가 없고(앙상블 이득 0), 인접 검색이 서로 다른 demo(=다른 모드)에 꽂혀 action 공간 모드 혼합이 재발. 저자 가설 그대로.

Backup

초기 배치 변동(ρ₀)의 일반화: 두 방식

고전: 해석적 일반화

\text{grasp} = \hat{x}^{\text{battery}} \circ T_{\text{offset}}

배터리가 어디 놓이든 같은 Plan 함수에 새 $\hat{x}_0$ 가 들어가 기하학적으로 재계산. 기하가 공짜로 일반화한다. 단, 전부 " $\hat{x}$ 가 맞고 $M$ 이 맞다"에 조건부.

ACT: 데이터 커버리지 + 보간

demo가 15cm 랜덤 배치 선을 덮어야 하고, 신경망이 그 사이를 보간. 그래서 demo 수집 시 초기 배치를 일부러 randomize한다. 데이터가 $\rho_0$ 를 span해야 학습·평가가 성립.
